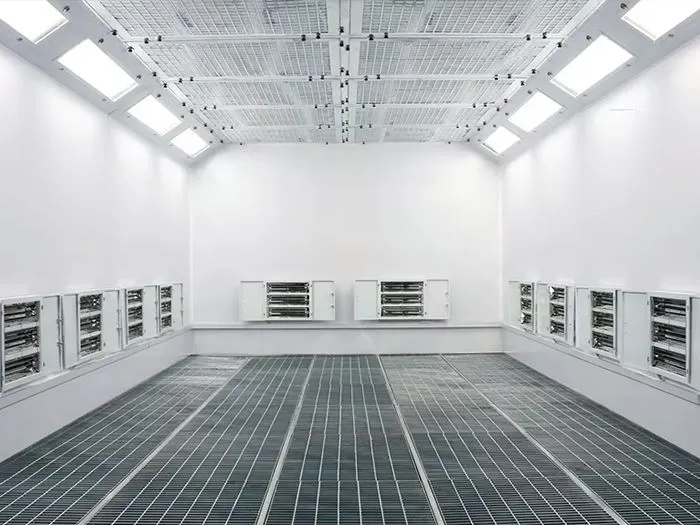

Cabine de Pintura de Carroçaria

Tamanho exterior

7000 × 5500 × 3300 (mm) (L × L × A)

Porta de entrada

Estrutura de ligação de liga de alumínio (espessura: 1,8 mm), 1 conjunto porta dobrável tamanho: 3000 * 2600 (mm) (W * H)

Porta Pessoal

1 lado do conjunto pendurado porta: 700 * 1700mm (W * H)

Wallboard

Material de isolação do EPS (poliestireno do epispastics) de 50mm com S = 0.426mm painel de aço de dois lados

Sistema de luz

As caixas da lâmpada são 45 ° fixadas nos dois lados superiores, com 8 grupos * 3pcs = lâmpada de poupança de energia do diodo emissor de luz de 24pcs 20w

Sistema de Admissão e Exaustão de Ar

Com 2pcs ventiladores de ar centrífugos, Parâmetro total: YOW5.6m.2 * 4kw.25000m3 / h
Com ventilador de ar centrífugo de 1pcs, único parâmetro: TAE-710H.5.5KW.18000m3 / h

Configuração do Gabinete

Ar de entrada do vento de exaustão de cabeça para baixo.
Quadro é feito de tubo 50 * 50 mm, placa de corpo é feita de chapa galvanizada (espessura: 0,8 mm).
(De frente para a cabine de pintura, o gabinete fica no lado esquerdo).

Ducto de ar

Feito da placa galvanizada (espessura é 0.8mm), 700 * 700 * 1000,2 PCes em linha reta, 1 cotovelo do PC

Aquecedor

30 pcs de lâmpadas de aquecimento de fibra de carbono infravermelho, 1000W / peça.
A temperatura de operação: 50 ℃ -60 ℃ .Max. temperatura: 75 ℃

Sistema de filtração

4 filtros:
In Entrada de ar com pré-filtro.
②Tecelagem equipada com filtro de alta eficiência CC-G650, que pode filtrar eficazmente as partículas de poeira das 5PM.
③Com três camadas de carvão ativado, além de um gabinete de proteção ambiental.

④ Filtro de algodão de fibra de vidro na cabine ambiental cabine de pintura.

Cobertura

Painel de aço galvanizado

Porão

Chapa galvanizada e quadriculada de alto desempenho antiferrugem (3 fileiras de chapa quadriculada, 2 fileiras de grelhas).
Canal de aço column.2pcs antiferrugem tratamento rampas: 2000 * 630mm (W * H)

Sistema de controle

Pintura, Cozimento, Controlador de Temperatura, Indicador de Quebra, Interruptor de Energia, Interruptor de Parada de Emergência e Ajuste de Tempo

Freqüência de Voltagem

380 V 50 HZ

Intensidade da luz

≧ 1000luxes

Velocidade de fluxo de ar

≧ 0,25 m / s

Poder total

44KW
