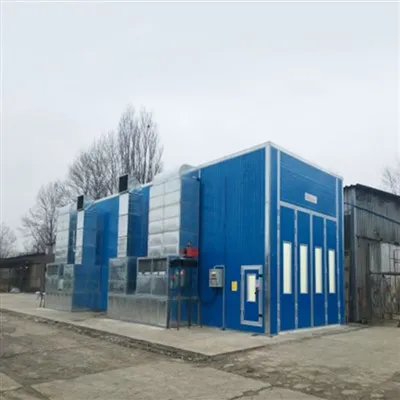

Para baixo cabine de pintura de caminhão de fluxo de ar

Dimensão Externa

15000 × 6500 × 5125 (mm) (L × L × A)

Porta de entrada

Estrutura de ligação em liga de alumínio (espessura: 1,8 mm), 1 conjunto de porta dobrável: 4000 × 4500 (mm) (W * H)

Porta Pessoal

2 lado conjunto pendurado porta: 700 * 1700 mm (W * H)

Wallboard

Material de isolação de 75mm EPS (poliestireno epispástico) com S = 0,526 painel de aço bilateral

Sistema de luz

Caixas de lâmpada são 45 ° fixados em dois lados superior, com 18 grupos * 3pcs = 54pcs 20w economia de energia lâmpada LED, com 18 grupos de luz lateral.

Sistema de Admissão e Exaustão de Ar

Com 4pcs ventiladores de ar centrífugos, único parâmetro: YDW5.6m.4kw.12500m3 / h
Com 2pcs ventilador de ar centrífugo, único parâmetro: YDW-710H.7.5KW.23000m3 / h

Configuração do Gabinete

Ar de entrada do vento de exaustão de cabeça para baixo.
Quadro é feito de tubo 50 * 50 mm, placa de corpo é feita de chapa galvanizada (espessura: 0,8 mm).

Ducto de ar

Feito de chapa galvanizada (espessura é de 0.8mm), 700 * 700 * 1000,3 pcs em linha reta, 1 pc cotovelo

Aquecedor

Equipado com 20 grupos * 3 = 60 pcs de lâmpadas de aquecimento de fibra de carbono infravermelho, 1000W / peça.
A temperatura de operação: 50 ℃ -60 ℃ .Max. temperatura: 75 ℃

Sistema de filtração

Teto equipado com filtro de alta eficiência CC-G650type, que pode efetivamente filtrar as partículas de poeira 5PM. A malha de algodão de filtro superior é de aço inoxidável leve.

Sistema Ambiental

Cada gabinete com três camadas de carvão ativado, além de um gabinete de proteção ambiental.

Cobertura

A viga superior, parede e armação 40 x 80 são tubos quadrados galvanizados. Material de isolação de 75mm EPS (poliestireno epispastics) com S = 0.526mm painel de aço bilateral

Sistema de controle

Pintura, Cozimento, Controlador de Temperatura, Indicador de Quebra, Interruptor de Energia, Interruptor de Parada de Emergência e Ajuste de Tempo

Porão

Grelha de tratamento antiferrugem de alto desempenho galvanizado na trincheira, a forma do aço do canal é convexa, coluna de aço do canal. E as duas filas de grade feitas de coluna vertical são do tipo trincheira (a trincheira civil é feita pelo demandante)

Freqüência de Voltagem

380 V 50 HZ

Intensidade da luz

≧ 1000luxes

Velocidade de fluxo de ar

≧ 0,25 m / s

Poder total

92 KW
